PANDUAN BASIC ATAU DASAR-DASAR SOFTWARE MINESCAPE
BASIC ATAU DASAR-DASAR SOFTWARE MINESCAPE
PANDUAN INI SAYA BELI DARI SALAH SATU SITU WEB, DAN SEKARANG SAYA MEMBAGIKAN DI BLOG SAYA, SILAHKAN DI SIMAK, TERIMAKASIH.
1
Dasar-Dasar MineScape
Minescape merupakan software perencanaan tambang terpadu yang dirancang
khusus untuk industri pertambangan mencakup semua aspek informasi teknis
tambang, mulai dari data eksplorasi hingga penjadwal produksi tambang.
Core Minescape mendukung berbagai macam software aplikasi khusus yang
memungkinkan anda secara interaktif membuat dan mengolah model-model geologi
tiga dimensi serta desain tambang.
Minescape dirancang untuk digunakan oleh semua profesional tambang
termasuk surveyor, geologist dan mine engineer. Fleksibilitas yang dimiliki
oleh Minescape memastikan bahwa software tersebut dapat digunakan dalam
perencanaan tambang jangka pendek dan jangka panjang untuk tambang batu bara
dan bijih.
Minescape memiliki interface intuitif yang disebut Graphical Task
Interface (GTI). Interface tersebut menjadikan pekerjaan anda lebih mudah
dikerjakan sehingga lebih efisien dan mengurangi kebutuhan pelatihan.
Minescape dapat
dioperasikan dalam platform Windows®.
1.1
Project
Semua pekerjaan dalam Minescape didasarkan pada project–project yang
secara umum disesuaikan dengan operasi tambang atau prospek eksplorasi.
Project-project tersebut memungkinkan pekerjaan dapat dikelola secara logis sehingga
memudahkan dalam manajemen dan pengaksesan.
Minescape hanya mengijinkan bekerja pada satu project dalam satu session
meskipun data dari project yang lain dapat diakses. Project tidak dapat diubah
selama session Minescape. Apabila anda ingin mengubah project, anda harus keluar dari project dan pilih project baru.
Beberapa session Minescape dapat dijalankan secara bersama-sama.
1.2
Aplikasi Minescape
Aplikasi Minescape merupakan inti dari sistem Minescape meliputi sistem
dasar dari program, bahasa pemrograman, struktur data, library, tools dan
modul-modul yang merupakan bangunan dari kesesuaian software Minescape.
Minescape dapat
dikonfigurasikan sesuai dengan berbagai proses yang ada di site.
1.3
Komponen-Komponen Interface
GTI Window merupakan front-end sistem Minescape yang menyediakan
manajemen interface yang kaya akan features dan secara visual berbeda dari
environment Minescape. GTI merupakan
kependekan dari Graphical Task Interface yang terdiri dari base window dan
berisi sejumlah Page yang dapat dikonfigurasikan untuk kebutuhan pemakai yang
ditampilkan sebagai tab-tab dalam tab-deck.
Page merupakan accumulate windows yang menjalankan fungsi-fungsi khusus
dan ditampilkan di dalam GTI window. Hingga 32 Page dapat ditampilkan secara
bersama-sama dalam GTI window, tergantung pada kemampuan RAM, dan sebagainya.
Secara umum, page ada dua macam, yaitu:
Minescape Page menyediakan fungsi-fungsi Minescape (misalnya:
modelling). Page work sentral dari suatu page mampu menampilkan grafik CAD
dalam satu atau lebih CAD windows. Sarana Minescape lainnya dapat juga
ditampilkan dalam area ini.
Monitor page menyediakan layanan pemantauan dan kontrol terhadap
modul-modul yang dijalankan selama session Minescape dan mengkomunikasikan
langsung dengan server modul Minescape. Page work sentral dari Monitor Page
menampilkan modul-modul menurut batch yang ingin dijalankan. Informasi lengkap
untuk setiap modul dapat diperoleh dengan mudah. Page tersebut juga meliputi
kontrol-kontrol untuk melihat, jeda, mengakhiri dan memulai eksekusi modul dan
berinteraksi dengan modul server.
CAD Window
CAD window menampilkan grafis 3D CAD dari Minescape (Computer Aided
Design). Subsistem CAD GTI memadukan bahasa pemrograman dengan arsitektur
client/server sehingga dapat menyediakan fasilitas edit dan management data
grafis secara menyeluruh.
Form merupakan window tersendiri yang menampilkan parameter dan data
yang relevan untuk mengoperasikan Minescape secara khusus serta memungkinkan
anda untuk melihat, memanipulasi parameter secara interaktif dan menyerahkan
modul- modul tersebut untuk dijalankan.
1.3.5
Bahasa Pemrograman
MPL
Minescape Programming Language atau MPL merupakan bahasa pemprograman
aplikasi tingkat tinggi untuk program-program penulisan (dikenal dengan user
commands) yang berinteraksi dengan data dan modul-modul Minescape. MPL terdiri
dari fungsi spesialis yang secara internal dikenal dengan MPL verbs.
ActionMPL
ActionMPL merupakan kemasan gambar derivatif dari MPL standar yang
memungkinkan program-program (yang dikenal sebagai action) ditulis dengan
menghubungkan interface Minescape dan fungsionalitas dasar. ActionMPL verbs
dapat direferensikan di dalam program sehingga memberikan kemudahan akses
terhadap banyak feature Minescape.
Modules
Modules merupakan program khusus Minescape untuk membuat, mengimpor,
mengekspor dan menampilkan data yang kompleks. Modul tersebut dijalankan untuk
memproses data-data yang kompleks dan memerlukan banyak memori seperti
modelling, pembuatan contour dan penghitungan volume. Secara eksternal semua
model dijalankan dari interface Minescape GTI baik di dalam foreground ataupun
background melalui modul server yang tersedia. Dengan menjalankan modul-modul
tersebut dalam background, anda dapat terus menggunakan interface grafis secara
bebas dari berbagai overhead yang berhubungan.
Libraries dan Tools
Minelib
Minelib
adalah suatu mining yang berorientasi pada kegunaan library dan
menyediakan sebuah API untuk:
·
Management data surface.
·
Management data grid.
·
Management data tabel dan
editing spread sheet.
·
Database Mining block.
·
Coordinat Geometry
dan Graphics Output (COGO) tools.
1.4
Produk-produk Minescape
Produk adalah plug-in perangkat lunak khusus yang dipadukan dengan
aplikasi Minescape. Produk-produk plug-in memberikan kehandalan dalam aplikasi
dan fungsi-fungsi tambahan yang khusus pada operasi-operasi tertentu (misalnya:
Stratmodel dan Open Cut Planning dsb).
Berbagai produk menggunakan arsitektur, program, library, dan tools
Minescape core. Produk-produk yang tersedia dalam Minescape meliputi:
·
Drill Hole Database (GDB)
·
Stratigraphic Modelling
·
Block Modelling
·
Open Cut Planning
·
Underground Planning
·
Scheduling
·
Mine Surveying
·
Haul Road Design
·
Drill & Blast
·
Dragline Modelling
1.5
Memulai MineScape
Semua pekerjaan di MineScape didasarkan pada project. Project-project
ini berarti mengelompokkan informasi yang berhubungan dalam suatu daerah dan
memungkinkan mengorganisasikan secara logis daerah-daerah kerja. Secara umum
suatu project berkaitan dengan suatu daerah operasi tambang atau proyek
eksplorasi.
MineScape dapat
dijalankan dari:
- Dari icon MineScape yang
terdapat di desktop.
- Project name — field ini menampilkan
directori project dimana MineScape dimulai. Pilihan nama project dapat dipilih
dari daftar pilihan “pull-down” jika diperlukan. - Pilih tombol "CREATE PROJECT" untuk
membuat project baru. Lihat: Membuat Project Baru
untuk detail metoda yang dapat digunakan untuk membuat project - Application — Pilih aplkasi yang
diinginkan misalnya Stratmodel dari daftar pilihan pull-down. - Restore. Pilih jika ingin merestore grafis yang
ditampilkan sebelumnya pada saat aplikasi ditutup. Catatan: Grafis pada current
page secara otomatis disimpan pada saat keluar dari MineScape. Jika ada yang
secara individu ditutup (menggunakan Page>Close Page) grafisnya disimpan
untuk aplikasi tersebut dan dapat direstore
mengunakan “check box” di atas. - Pilih OK — Window GTi akan ditampilkan.

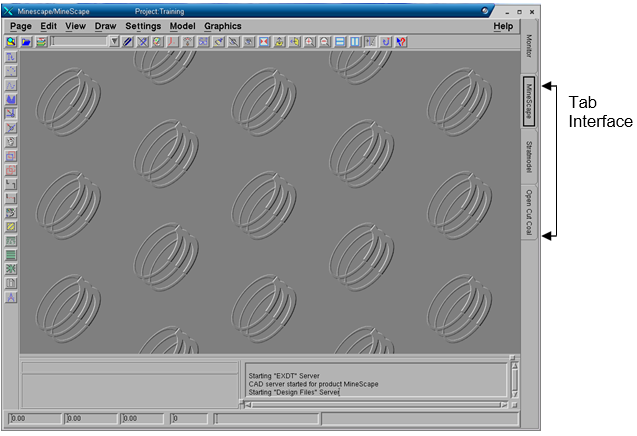

1.5.1 GTi Window
GTi (Graphical
Task Interface) menyediakan interface utama ke Minescape. GTi window terdiri
atas sejumlah page, yang ditempatkan dalam tab-deck interface.
